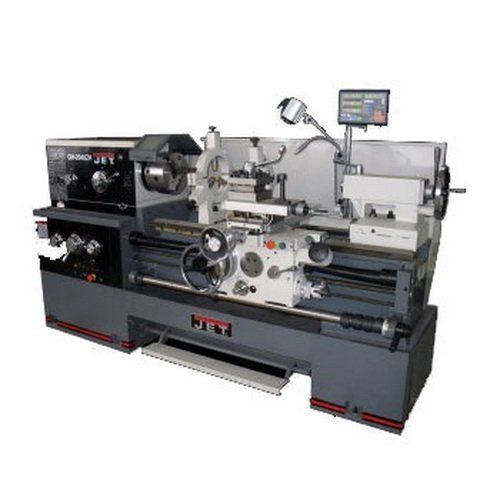

Токарный станок JET GH-2060ZH DRO - универсальное устройство для высококачественной обработки заготовок. С помощью данного устройства легко достигнуть необходимой шероховатости и точности. Токарный станок JET GH-2060ZH DROспособен работать даже с достаточно крупными заготовками. Расстояние между его центрами может достигать 1525 мм. Расстояние между направляющими – 405 мм. Максимальный диаметр вращения составляет 720 мм. Проходное отверстие шпинделя имеет такой размер, который позволяет успешно работать с прутком большого диаметра – до 80 мм. Токарный станок JET GH-2060ZH DRO подходит для выполнения основных токарных задач – сверления, нарезания резьбы, обточки, расточки, зенкерования, подрезки, развертывания отверстий. Во многом все это возможно благодаря надежному и очень сильному электродвигателю. Его входная мощность составляет 12,0 кВт, а выходная – 7,5 кВт. Такое сердце станка приводит в движение все необходимые механизмы, которые, в свою очередь, обеспечивают наилучшее качество работы. Токарный станок JET GH-2060ZH DROможет работать даже с наиболее твердыми металлами. Благодаря большому диапазону скоростей, которые регулируются в 24 позиции, достигается очень точная и аккуратная обработка заготовки. Управление продольной и поперечной подачей осуществляется при помощи джойстика с кнопкой ускоренного перемещения, что обеспечивает дополнительное удобство в работе.
- Передняя бабка с механическими муфтами для плавной смены направления вращения во время нарезания резьбы;
- Механизм плавного пуска защищает дваигатель и увеличивает срок службы привода и ремня;
- Удобное управление продольной и поперечной подачей при помощи джойстика с кнопкой ускоренного перемещения;
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606);
- Закалённая и отшлифованная станина с призматическими направляющими из серого чугуна;
- Cъёмный мостик станины;
- Механизмы коробки передач, подачи и привод суппорта работабт в масляной ванне;
- Закаленные и отшлифованные шестерни в передней бабке и коробке передач;
- Регулировка зазоров напрвляющих при помощи клиновых планок;
- Направляющая станины с накладками из Turcite-B;
- Централизованная система подачи смазки продольного супорта;
- Регулируемая муфта подачи;
- Задняя бабка с регулировакой для обточки конусов;
- Пиноль задней бабки и маховик имеют шкалу для точной установки.
Стандартное исполнение
- Массивная станина из серого чугуна;
- Трехкулачковый патрон Ø 250 мм с прямыми/обратными кулочками;
- 4-х кулачковая планшайба Ø 320 мм;
- Крепёжная плита Ø 400 мм;
- Четырёхпозиционный резцедержатель с функцией быстрого перемещения;
- Вращающийся упорный центр MK-5;
- Упроный центр MK-5;
- Подвижный и неподвижный люнеты;
- Поддона для сбора стружки;
- Задняя защитная стенка;
- Ножной тормоз шпинделя с концевым выключателем;
- Устройство подвода СОЖ;
- Галогенная лампочка местного освещения;
- Вал управления с 5 регулируемыми кулочками (отключение продольной подачи);
- Концевой упор продольного перемещения с точной настройкой;
- Защита патрона с концевым выключателем;
- Регулируемые основания;
- Руководство по эксплуатации и список запасных частей с сертификатом соответствия Евросоюза CE;
- Инструмент для обслуживания;
- Устройство цифровой индикации по 3 осям.
Технические характеристики JET GH-2060ZH DRO
Модель: | GH-2060ZH DRO |
---|---|
Диаметр обточки над станиной: | 500 мм |
Макс. Ø вращения (съемный мостик): | 720 мм |
Ø обточки над поперечным суппортом: | 310 мм |
Расстояние между направляющими: | 405 мм |
Расстояние между центрами: | 1525 мм |
Длина съемного мостика: | 240 мм |
Проходное отверстие шпинделя: | 80 мм |
Конус шпинделя: | Mk-7 |
Диапазон скоростей: 24 | 9 – 1600 мм/об |
Присоединение шпинделя: | D1-8 |
Метрическая резьба: 46 | 1-224 мм |
Дюймовая резьба: 46 | 28-1/8 TPI |
Питчевая резьба: 45 | 56-1/4 DP |
Модульная резьба: 42 | 0,5-112 MP |
Продольная подача: | 0,063-2,52 мм/об |
Поперечная подача: | 0,027-1,07 мм/об |
Ускор. перем. продольного суппорта: | 4,5 мм/мин |
Ускор. перем. поперечного суппорта: | 2,0 мм/мин |
Максимальный размер инструмента: | 25x25 мм |
Ход поперечного суппорта: | 310 мм |
Ход верхнего суппорта: | 145 мм |
Ход пиноли задней бабки: | 150 мм |
Диаметр пиноли задней бабки: | 75 мм |
Конус пиноли задней бабки: | Mk-5 |
Рабочий диаметр неподвжного люнета: | 40-180 мм |
Рабочий диаметр подвжного люнета: | 20-100 мм |
Габаритные размеры: (ДхШхВ) | 2980х1280х1410 мм |
Выходная мощность: | 7,5 кВт / S1 100% |
Входная мощность: | 12,0 кВт / S6 40% |
Масса: | 3000 кг |
