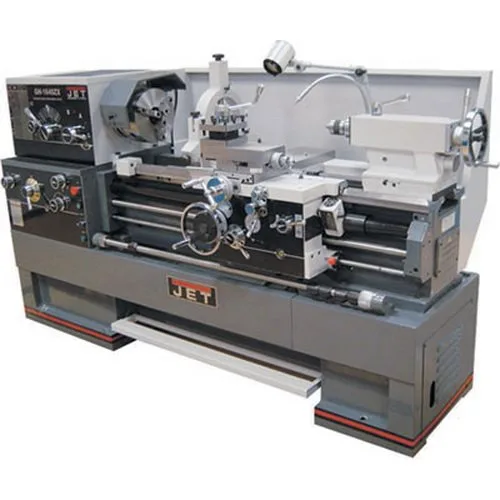

Токарно-винторезный станок JET GH-1840ZX с УЦИ - высокопроизводительное устройство, которое идеально подойдет для эксплуатации на крупных промышленных предприятиях, в небольших мастерских. Токарно-винторезный станок JET GH-1840ZX с УЦИпозволяет выполнить запланированную работу в самые короткие сроки в наивысшем качестве. Подходит для обточки, расточки, зенкерования, подрезки торцов, нарезания резьбы, развертывания отверстий. А помогает в осуществлении всех этих задач надежный двигатель, входная мощность которого - 5,6 кВт, выходная - 8,8 кВт. Токарно-винторезный станок JET GH-1840ZX с УЦИ может работать с достаточно большими заготовками. Его центры надежно фиксируют деталь, а максимальное расстояние между ними составляет 1015 мм. Проходное отверстие шпинделя - 80 мм, что значительно расширяет рабочие возможности данной модели станка. Конус шпинделя имеет очень удобный размер - МК-7 (МК-5). Токарно-винторезный станок JET GH-1840ZX с УЦИ благодаря большому диапазону скоростей в 12 позиций от 25 - 1800 об/мин способен работать даже с наиболее твердыми металлами. К тому же, правильный выбор скорости позволит продлить срок службы режущему инструменту. Сам же станок является примером высококачественного устройства. Так его направляющие станины изготовлены из серого чугуна, механизм привода шпинделя постоянно работает в масляной ванне.
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606);
- Закаленные в индукционной печи и отшлифованные направляющие станины из серого чугуна;
- Съемный мостик станины;
- Коробка передач позволяет нарезать резьбу без замены шестерен;
- Автоматическая подача продольного и поперечного суппорта;
- Механизм привода шпинделя постоянно работает в масляной ванне;
- Толчковый режим работы шпинделя;
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач;
- Регулировка зазоров направляющих при помощи клиновых планок;
- Централизованная система подачи смазки для продольного суппорта;
- Регулируемая в поперечном направлении задняя бабка для обточки конусов;
- Пиноль задней бабки и маховик имеют шкалу для точной установки;
- Пятипозиционный управляющий вал с кулачками.
Стандартное исполнение
- Массивная станина станка из серого чугуна;
- 3-х кулачковый патрон диаметром 250 мм с прямыми/обратными кулачками;
- 4-х кулачковая планшайба 300 мм;
- Крепежная плита диаметром 400 мм (300 мм у 1640ZX);
- 4-х позиционный резцедержатель с фиксатором;
- Вращающийся упорный центр МК-5;
- Переходная втулка МК-7 / МК-5;
- Подвижный и неподвижный люнеты;
- Поддон для сбора стружки;
- Задняя защитная стенка;
- Ножной тормоз шпинделя с концевым выключателем;
- Устройство подвода СОЖ;
- Галогеновая лампа местного освещения;
- Лимб для нарезания резьбы;
- Вал управления с регулируемыми кулачками (отключение продольной подачи);
- Концевой упор продольного перемещения с точной настройкой;
- Регулировочные опоры станины;
- Инструкция по эксплуатации и список запчастей с сертификатом соответствия Евросоюза СЕ;
- Инструмент для обслуживания в инструментальном ящике;
Технические характеристики JET GH-1840ZX DRO
Модель: | GH-1840ZX DRO |
---|---|
Диаметр обточки над станиной: | 460 мм |
Макс, диаметр вращения (съемный мостик): | 698 мм |
Диаметр обточки над поперечным суппортом: | 280 мм |
Длина съемного мостика: | 310 мм |
Расстояние между центрами: | 1015 мм |
Проходное отверстие шпинделя: | 80 мм |
Конус шпинделя: | МК-7 (МК-5) |
Присоединение шпинделя: Camlock | D1-8 (DIN 55029) |
Диапазон скоростей: 12 | 25 - 1800 об/мин |
Продольная подача: 122 | 0,038 - 2,3 мм/об |
Поперечная подача: 122 | 0,015 - 0,9 мм/об |
Метрическая резьба: 24 | 0,5 - 20 мм/об |
Дюймовая резьба: 61 | 72" - 1 5/8" TPI |
Модульная резьба: 20 | 0,25 - 10 MP |
Птичевая резьба: 45 | 96 - 3 1/4" DP |
Макс, размер резца: | 25 х 25 мм |
Ход поперечного суппорта: | 228 мм |
Ход верхнего суппорта: | 130 мм |
Ход пиноли задней бабки: | 124 мм |
Пиноль задней бабки: | МК-5 |
Рабочий диаметр неподвижного люнета: | 9,5 мм - 178 мм |
Рабочий диаметр подвижного люнета: | 12 мм - 90 мм |
Расстояние между направляющими: | 340 мм |
Ширина поперечного суппорта: | 113 мм |
Габаритные размеры, мм (ДхШхВ): | 2462 х1016 х1241 |
Выходная мощность: | 5,6 кВт / S1 100% |
Входная мощность: | 8,8 кВт / S6 40% |
Масса: | 2267 кг |
