Особенности:
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Цельнолитая чугунная подставка
- Облегченная конструкция
- Автоматическая продольная и поперечная подачи
- Устройство подачи СОЖ
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
- УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак (DRO)
Стандартное исполнение
- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø200 мм
- Планшайба Ø300 мм
- Подвижный и неподвижный люнеты
- 4-х-позиционный резцедержатель с фиксатором
- 2 не вращающихся центра МК-3
- Вращающийся упорный центр МК-3
- Устройство подачи СОЖ
- Переходная втулка с МК-5 на МК-3
- Набор сменных металлических шестерён
- Ножной тормоз шпинделя
- Защитный экран патрона с концевым выключателем
- Защитная задняя стенка
- Защита резцедержателя
- Защита ходового винта
- Лампа освещения рабочей зоны
- Указатель резьбы
- Концевой упор продольного перемещения
- Ящик с инструментом
- Руководство по эксплуатации
- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак

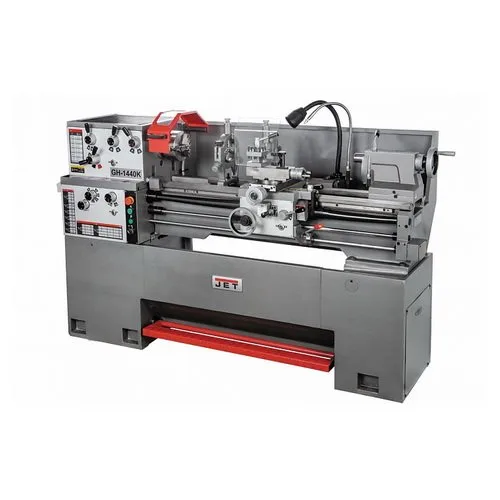

Технические характеристики JET GH-1440K DRO
Модель | GH-1440K DRO |
---|---|
Напряжение, В | 400 |
Диаметр обточки над станиной, мм | 356 |
Диаметр обточки над съемным мостиком, gap, мм | 508 |
Длина съемного мостика | 237 |
Диаметр обточки над поперечным суппортом, мм | 210 |
Расстояние между центрами, мм | 1000 |
Частота вращения шпинделя, об/мин | 40 - 1800 |
Количество скоростей шпинделя, шт | 12 |
Конус шпинделя | МК-5 |
Присоединение шпинделя | D1-4 (DIN 55029) |
Диапазон скоростей: 12 | 40 - 1800 об/мин |
Диаметр проходного отверстия шпинделя, мм | 38 |
Диапазон продольной подачи, мм/об | 0,043-0,653 |
Количество продольных подач, шт | 40 |
Диапазон поперечной подачи, мм/об | 0,024-0,359 |
Количество поперечных подач, шт | 40 |
Диапазон метрической резьбы, мм | 0,45-7,5 |
Количество метрических резьб, шт | 23 |
Дюймовая резьба, TPI | 4-112 |
Количество дюймовых резьб, шт | 40 |
Ход поперечного суппорта, мм | 160 |
Ход верхнего суппорта, мм | 90 |
Пиноль задней бабки | МК-3 |
Ход пиноли задней бабки, мм | 120 |
Диаметр пиноли, мм | 45 |
Диапазон неподвижного люнета, мм | 10 - 88 |
Диапазон подвижного люнета, мм | 10 - 66 |
Расстояние между направляющими, мм | 260 |
Мощность двигателя, кВт | 2,25 |
Мощность насоса СОЖ, кВт | 0,05 |
Объем бака СОЖ, л | 5 |
Шаг ходового винта, мм | 4 |
Длина, мм | 1900 |
Ширина, мм | 710 |
Высота, мм | 1170 |
Масса, кг | 960 |
Длина в упаковке, см | 190 |
Ширина в упаковке, см | 76 |
Высота в упаковке, см | 140 |
Масса в упаковке, кг | 1210 |
