Затискачі та струбцини

Затискачі та струбцини — спеціальні пристосування, що дають змогу механічним способом зафіксувати заготовку в потрібному положенні. Застосовуються при зварюванні металевих виробів, пилянні або склеюванні заготовок з дерева.

Затискачі та струбцини для надійної фіксації заготовок

При здійсненні столярних і зварювальних робіт важливо зафіксувати одну і більше заготовок. Для цього знадобляться струбцини і затискні кліщі (зварювальні плоскогубці). Також існують механічні важільні притискачі, які розташовують навіть у центрі заготовки. Щит U-подібної форми надійно притискає деталь, виконуючи функцію "третьої руки". Завдяки таким притискним і фіксувальним пристроям ви з легкістю зможете здійснити операції склеювання, зварювання, пиляння, складання, фрезерування. В інтернет-магазині TorgShop представлено безліч струбцин і затискачів для вашої майстерні.

Які бувають упори з притиском?

Упори з притиском являють собою кілька оцинкованих пластин, через які проходить вісь. Пристосування мають отвори для кріплень, тому з легкістю фіксуються на дерев'яній або металевій поверхні. Від основи конструкції йде рукоять і притискна штанга. На штанзі розташовують прогумовану різьбову шпильку (подряпини виключені!). Вона призначена для регулювання розкриття притискних заготовок, а також варіювання сили затиску.

Конструктив струбцин

У конструктивному плані струбцини являють собою металеві рейки, з одного боку яких розміщується стаціонарна губка, з іншого — рухома губка з ручкою, що називається тригером. Затиск рукоятки забезпечує надійну фіксацію деталі.

Швидкозатискні струбцини мають одну важливу перевагу порівняно з іншими затискними пристосуваннями. При розвороті губок інструменту в протилежному напрямку, пристрій трансформується в пристосування для розпірки. Саме тому такий вид струбцин вважається універсальним.

Різновиди важільних затискачів із відкритим плечем

Існує кілька різновидів важільних затискачів з відкритим плечем. Під час вибору кожного конкретного варіанта орієнтуються на параметри заготовки, а також габарити поверхні, на якій відбуватиметься встановлення затискача.

Різновиди важільних затискачів з відкритим плечем:

• горизонтальні моделі;
• затискачі вертикального типу;
• затискачі поршневого типу Push/Pull.

Сила затиснення в горизонтальних важільних затискачах забезпечується відведеною назад рукояткою. У віджатому стані рукоять розташовується вертикально, у притиснутому — горизонтально. Вертикальні струбцини купують у тому разі, якщо їх потрібно встановити у вузьких місцях.

Затискачі поршневі Push/Pull виконані з литого чавуну. Після зміни положення важеля відбувається переміщення поршня в середині напрямної втулки. У торці поршня розміщують болт, що відповідає за регулювання притискної сили.

Важливо! Під час встановлення затискачів Push/Pull стежте за тим, щоб упор штока був посередині деталі. Це вбереже вас від підняття заготовки з верстата за рахунок бічного тиску. Для невеликого регулювання в процесі загвинчування шурупів можете підкласти шайби — між основою пристрою і площиною установки.

Варіанти струбцин залежно від форми

На ринку притискних інструментів для дерево- і металообробки залежно від конфігурації виділяють такі різновиди струбцин:

• G-подібні, що дають змогу швидко скріпити кілька заготовок;
• стрічкові — мають особливу натяжну конструкцію і забезпечені ременем або синтетичною стрічкою;
• T-подібні — корпус пристрою нагадує літеру "Т", сила затиску забезпечується за рахунок гвинта;
• торцеві — литі або ковані вироби з 3 затискними гвинтами;
• пружинні, що нагадують прищіпку з пружиною (єдиний недолік — мале захоплення);
• F-подібні — мають дві губки (рухому і нерухому), характеризуються широким діапазоном регулювання;
• трубні — виконані у вигляді трубки з рухомою губкою вздовж неї;
• важільні — затискний механізм представлений у вигляді важеля, забезпечується швидка фіксація;
• автоматичні швидкозатискні — нагадує пістолет, при натисканні на курок якого відбувається фіксація заготовки;

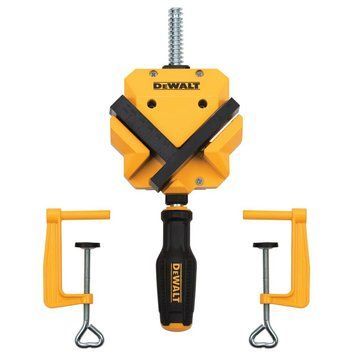

• кутові — можуть бути магнітними або гвинтовими, забезпечують розміщення заготовки під кутом у 90 градусів.

Також заведено розділяти притискні пристрої залежно від способу притискання. Наприклад, класичний варіант передбачає наявність гвинтового механізму і регулювання сили затиску майстром. Швидкозатискні пристосування зручніші, оскільки затиск заготовок може виконуватися однією рукою. Бувають також гідравлічні струбцини, що нагадують домкрат. Пристосування вакуумного типу з присосками і вбудованими ручними насосами використовують для позиціонування двох плоских деталей (наприклад, аркушів МДФ) по одній осі.

Як вибрати струбцини?

При виборі слюсарного притискного інструменту насамперед орієнтуються на 2 ключові параметри: робочий хід і дистанцію між затискними деталями. Що вищими будуть показники цих параметрів, то якісніші перед вами струбцини.

Критерії вибору струбцин:

1. Матеріал виготовлення. Можуть виконуватися зі сталі, чавуну, алюмінію, синтетичних матеріалів (наприклад, міцного пластику). Більш надійними вважаються сталеві та чавунні струбцини. Алюмінієві моделі та пристрої з синтетичних матеріалів відрізняються легкістю.
2. Зусилля затискного механізму. У кожної моделі воно прописується в технічних характеристиках. Притискні пристрої демонструють зусилля затиску від 20 кг до 1 тонни.
3. Наявність гумових накладок на губках. Сприяє тому, що заготовка не деформується в місці притискання.
4. Додаткові опції. Моделі з регулюванням притискного зусилля, кута затиску, а також розворотом губок істотно розширюють функціональні можливості затискних пристроїв.
5. Габаритні розміри. Звертають увагу на ширину захвату, глибину затиску і довжину рейки. Від цих показників залежатимуть габарити оброблюваних заготовок.
6. Різьба на гвинті. Краще купувати вироби з великим різьбленням, оскільки вони забезпечують більш надійну фіксацію деталі.
7. Рукоять. Вважається другорядним критерієм вибору пристосування. Підбирається з урахуванням особистих переваг. Більш ергономічними вважаються вироби з прогумованою або дерев'яною рукояткою.

Деякі моделі покриті захисними антикорозійними засобами — фарбою, порошком (гальванічне напилення). Найкраще обирати порошкове захисне покриття, оскільки воно відповідає за плавний рух струбцин.

Слід знати! Часто моделі притискних пристроїв забезпечуються додатковою Т-подібною рукояткою. Вона дає змогу регулювати силу затиску.

Поширені запитання (FAQ)

Які за формою вибрати струбцини для зварювальних робіт?

Для виконання зварювальних робіт найкраще підійде G-подібна модель струбцин. Вона забезпечить надійну фіксацію металевих заготовок за рахунок високої притискної сили. Для домашньої майстерні достатньо придбати затискне пристосування вагою до 1 кг, для промислового цеху — 4 і більше кг. Для зварювання також можуть застосовуватися магнітні кутові струбцини, що забезпечують точне позиціонування заготовок з металу.

Які варіанти струбцин використовуються в столярній справі?

Столяри і бондарі воліють використовувати торцеві і стрічкові струбцини. Т-подібні пристосування найчастіше застосовують для монтажу віконних плетінь і складання меблів. Щоб з'єднати дошки і рейки під прямим кутом, вибирають кутові пристрої. Для склеювання стільниць і щитів купують вироби трубного типу. Швидкозатискні автоматичні струбцини використовують професіонали. Цей інструмент зручний у користуванні, але схильний до швидкого зносу.
